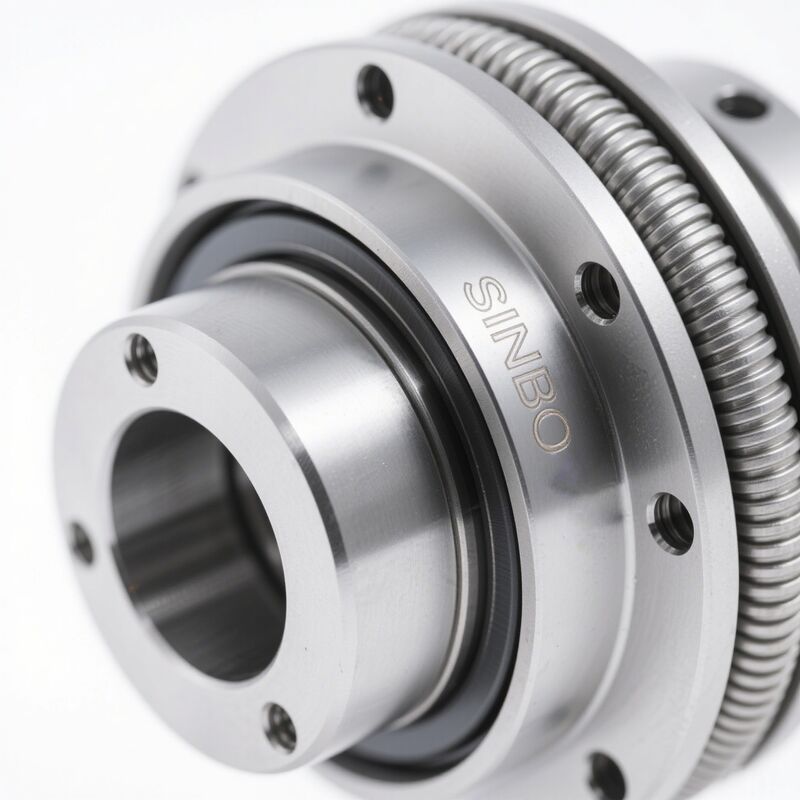

Acoplamiento de diafragma de alta precisión para robot industrial, elemento de acoplamiento de fuelle de acero inoxidable

Nombre De La Marca:	SINBO
Cuota De Producción:	100
Precio:	20
Condiciones De Pago:	L/C, D/A, D/P

Información detallada

Descripción del producto

Información detallada

Certificación:

SIO9001，IATF6949

Tiempo de entrega:

15 días

Tipo de procesamiento:

Perforación, recubrimiento, torneado CNC

Tallas:

Base en el cliente requerido

Método de procesamiento:

Mecanizado CNC

Superficie:

Pintura, anodizado, PVDF

Software de diseño:

Pro/E, Solidworks y UG

Calidad:

Inspección 100%

Dureza original:

HRC35-42 y otras sustancias

Estándar de material:

ROHS

Material:

metal

Tolerancia:

Ajustado

Esparra salgada:

72 horas

Dureza:

HRC48~52 o HRC58~62

Capacidades materiales:

acero inoxidable

Formato de dibujo:

El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef

Uso:

Industrial

Método de fundición:

Fundición

Aplicación:

Maquinaria

Resistencia:

Resistente a la corrosión

Precisión:

0.001 mm

La tolerancia:

+ -0,01 mm

Proceso de fundición:

Bastidor de la gravedad

Tratamiento:

Mecanizado CNC, fresado CNC, giro de CNC

Tipo de mecanizado:

El molino, la molienda y el pulido

Cavidad:

Soltero

Tamaño:

Personalizado

Garantía:

1 año

Capacidades materiales:

Aluminio

Capacidad de la fuente:

20000

Resaltar:

Acoplamiento de fuelle de acero inoxidable

Acoplamiento de diafragma de alta precisión

Acoplamiento de accionamiento para robot industrial

Descripción del producto

Robot industrial Diafragma de alta precisión Acoplamiento de acero inoxidable Elemento de acoplamiento

Los acoplamientos de diafragma/fuelle del robot industrial son elementos de conexión de núcleo en sistemas de transmisión de precisión, específicamente diseñados para aplicaciones de automatización industrial de alta gama. Este producto utiliza material de acero inoxidable de alta resistencia fabricado a través de procesos de formación especiales, lo que permite la transmisión de par al tiempo que compensan las desalineaciones axiales, angulares y radiales.

Características clave

Alta rigidez torsional:Estructura de diafragma de acero inoxidable de múltiples capas con una eficiencia de transmisión de torque de hasta 98%, asegurando la transmisión de cerobacklash
Cero Racklash Drive:La estructura de fuelles especialmente diseñados elimina efectivamente el espacio libre de transmisión, logrando una precisión de posicionamiento repetido de ± 0.01 mm
Fuerte compensación de desalineación:Compensa simultáneamente las desviaciones axiales, angulares y radiales, lo que permite un error de excentricidad de 0.03 mm
Diseño sin mantenimiento:No se necesita lubricación, la estructura de sellado integrado proporciona una calificación de protección IP65, adecuada para entornos industriales duros
Vida útil extendida:El material de acero inoxidable premium soporta más de 100,000 pruebas de fatiga con un desgaste de menos de 0.01 mm

Especificaciones técnicas

Parámetro	Valor/descripción	Estándar de prueba
Par nominal	1.2n · m a 355n · m	ISO 14691
Diámetro	4 mm a 100 mm	DIN 6885
Velocidad máxima	16000 rpm	ISO 10816
Excentricidad permitida	≤0.03 mm	ISO 2631
Rigidez torsional	0.1 ° a 0.5 °	DIN 740
Temperatura ambiente	-30 ℃ a +100 ℃	ISO 1817
Calificación de protección	IP65	IEC 60529
Material	Acero inoxidable 304/316L	ASTM A240

Aplicaciones

Transmisión articular del robot de seis eje:Adecuado para posicionamiento preciso en soldadura y manejo de juntas de robots
Sistemas de ensamblaje de precisión:Se utiliza en control de movimiento de precisión en líneas de producción automatizadas de productos 3C
Equipo de fabricación de semiconductores:Cumple con los requisitos de transmisión para equipos de alta precisión como manejo de obleas y máquinas de litografía
Líneas de soldadura de automóvil:Aplicado en Servo Press Transmission Systems para líneas de soldadura de cuerpo blanco
Fabricación aeroespacial:Se utiliza en sistemas de transmisión para máquinas de colocación compuesta y centros de mecanizado de precisión

Servicios de personalización

Personalización de dimensiones:Soporte de procesamiento de orificio no estándar con diámetros de orificio ajustables de 4 a 100 mm
Selección de material:Ofrezca acero inoxidable 304, 316L, aleación de titanio y materiales de aleación especiales
Optimización de rendimiento:Optimizar los coeficientes de rigidez de acuerdo con las características de carga para aplicaciones específicas
Adaptación especial del entorno:Desarrollar modelos especiales para requisitos a prueba de alta temperatura, resistencia a la corrosión y a prueba de explosión
Servicio de prototipos rápidos:Proporcionar canal de procesamiento de emergencia con 3-5 días hábiles de respuesta

Soporte y servicios

Consulta técnica:Ofrecer soluciones de optimización del sistema de transmisión y orientación de selección
Guía de instalación:Proporcionar pautas de alineación detalladas y manuales de depuración
Soporte en el sitio:Enviar ingenieros para resolver problemas de instalación y depuración en el sitio
Garantía postventa:Servicio de mantenimiento de la calidad de 18 meses y mantenimiento de por vida
Suministro de repuestos:Establecer un inventario dedicado de repuestos para el cliente que garantice una respuesta de emergencia de 24 horas
